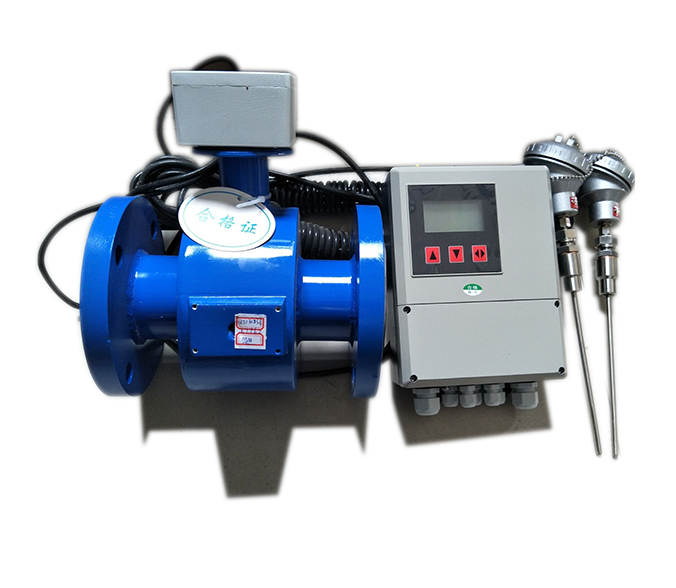

电磁热能表

电磁热能表

  • 测量介质:空调水、热水等导电介质

咨询热线:13871508295/027-87770252

详细描述

Ⅰ.产品特点

■测量冷热量:转換器直接具备测量冷热量功能,并标配2只Pt 1000,不需要另外配备冷热量积算仪,方便安装,能降低采购和安装成本。

■高可靠性:经过高于国家标准GB/T17616, GB/2423GB/T16499的EMC ,安规,高低温等严格试验。

■快速响应:采用32BitMCU , 24BitADC和优化的滤波算法,快速响应,测量数据准确稳定,适合应用于设备配套时的测控。

■接地电极: 在测量截面形成测量平衡,消除接地不良所引起的测量误差,有利于保证长期的测量精度,并不需另配接地环,减少材料和安装成本。

■分体IP68技术:特别细致的IP68设计技术,采用专用的进口IP68密封胶,专用IP68电缆及多重1P68密封设计,防止分体IP68传感器能结露情况影响使用。

■高信噪比:传感器采用高信噪比技术,转换器采用低噪声高精度的元器件和设计技术,更有利于测量小流量。

■低功耗设计:优化的励磁电路设计,功耗比常规电磁流量计降低3倍以上,大量应用时具有节能效果。

■中文显示:采用中文显示LCD屏幕,方便理解和操作。

■优化电源技术:采用优化的电源设计,技术成熟可靠,转换效率高,保证长期使用可靠。

■快速接线:好品牌的接线端子,接线快速方便可靠,保证长期测量稳定、可靠。

■输出信号:标配RS-485, (4-20)mA ,频率/脉冲,输出响应速度快端口设有防雷等保护措施。



Ⅱ.工作原理

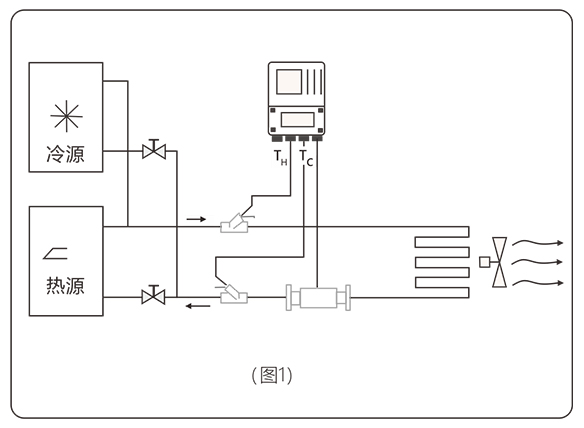

由热源供应的热水(冷水)以较高(低)的温度流入热交换系统(散热器、换热器或由它们组成的复杂系统) ,以较低(高)的温度流出,在此过程中,通过热量交换向用户释放或吸收热量 (注:该过程包括采暖系统和制冷系统能量交换过程)。

当水流经过热交换系统时,根据流量传感器给出的流量和配对的温度传感器给出的供回水温度,以及水流经过的时间,通过计算器计算并显示该系统释放或吸收的热量。

Q:系统释放或吸收的热量,J或kWh;

qm :流经热量表的水的质量流量,kg/h ;

qv :流经热量表的水的体积流量,m3/h;

p:流经热量表的水的密度, kg/m3;

△h :在热交换系统进口和出口温度下水的焓值差,J/kg ;

t:时间,h;

Ⅲ.产品分类

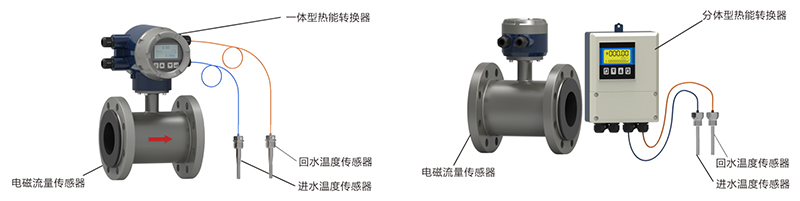

1.一体式电磁热能表和分体式电磁热能表
